Cáp mã hóa động cơ servo
Giới thiệu cáp mã hóa động cơ servo
Cáp mã hóa động cơ servo - cáp đặc biệt dành cho hệ thống servo, là dòng sản phẩm mới thân thiện với môi trường, cáp có hàng loạt đặc tính độc đáo như độ linh hoạt cao, chống mài mòn, chống gập, chống dầu, chống uốn, chống kéo, chống xoắn, chống -sự can thiệp, và khả năng chống lão hóa. Nó được sử dụng như một cáp servo đặc biệt để kết nối và điều khiển hệ thống servo. Nó được kết hợp hoàn hảo với hoạt động của động cơ servo, giúp cải thiện đáng kể hiệu suất làm việc của động cơ servo (động cơ điều khiển, động cơ truyền động).
Lợi ích của cáp mã hóa động cơ servo
Chống lại sự uốn cong và kéo dây chuyền
Sử dụng chất liệu PVC đàn hồi hỗn hợp đặc biệt có độ dẻo cao, chịu được lực căng và uốn cong
Chống dầu và ăn mòn
Sau 30 ngày thử nghiệm ngâm cáp vẫn có thể sử dụng bình thường
Độ lệch tâm thấp
Độ dày của vỏ bọc đồng đều, ngăn chặn sự cố dòng điện và bảo vệ hiệu quả lõi dây đảm bảo an toàn điện
Chịu được nhiệt độ cao và thấp
Cáp có thể sử dụng bình thường ở nhiệt độ thấp 30 độ và nhiệt độ cao 105 độ
Che chắn kép và chống nhiễu
Lưới che chắn mật độ cao + lá nhôm, có hiệu suất chống nhiễu tốt hơn
Phạm vi ứng dụng rộng rãi
Được sử dụng cho các lắp đặt di động khác nhau như thiết bị tự động hóa, robot, xích xe tăng, v.v.
Áo khoác PVC chống cháy
Nó tắt ngay khi để lại ánh sáng, một lượng khói trắng nhỏ, vừa thân thiện với môi trường vừa an toàn
In rõ ràng trên vỏ cáp
Thân dây có in thông số kỹ thuật, điện áp và các thông tin khác
Các loại cáp mã hóa động cơ servo
Phân loại theo chức năng

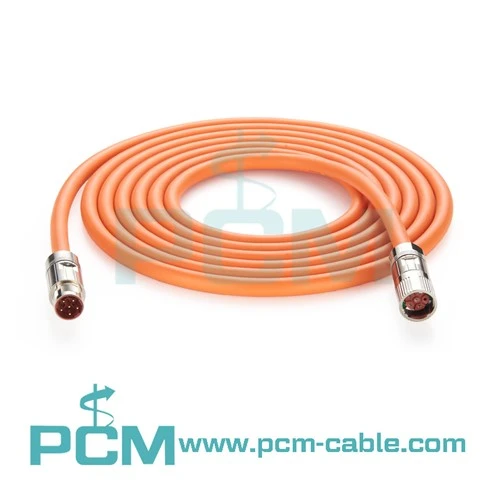

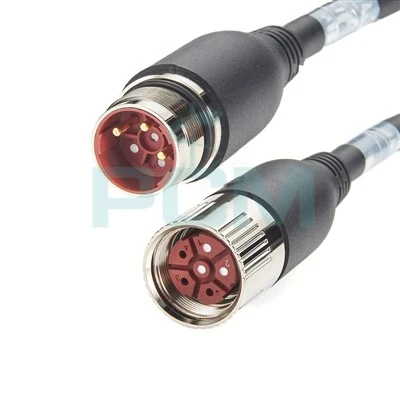

- Cáp nguồn servo
Chủ yếu được sử dụng để truyền tải điện năng và cung cấp nguồn điện cần thiết cho động cơ servo hoặc các thiết bị khác.
Áp dụng cho động cơ servo của nhiều thương hiệu khác nhau, chẳng hạn như SIEMENS, FANUC, Mitsubishi, v.v.
- Cáp tín hiệu servo
Được sử dụng để truyền các tín hiệu điều khiển khác nhau, chẳng hạn như bắt đầu, dừng, điều chỉnh, v.v.
Áp dụng cho bộ điều khiển, cảm biến và thiết bị truyền động của nhiều thương hiệu khác nhau, chẳng hạn như OMRON, Allen-Bradley, Schneider Electric, v.v.
- Cáp mã hóa servo
Được sử dụng để kết nối các bộ mã hóa và truyền tín hiệu về thông tin vị trí hoặc chuyển động.
Áp dụng cho các bộ mã hóa của nhiều thương hiệu khác nhau, chẳng hạn như Heidenhain, SICK, Baumer, v.v.
- Cáp phanh servo
Chủ yếu được sử dụng để truyền tín hiệu phanh và điều khiển chức năng phanh của động cơ servo hoặc các thiết bị khác.
Áp dụng cho một số hệ thống servo yêu cầu chức năng phanh, chẳng hạn như FANUC, Yaskawa, v.v.
Phân loại theo loại đầu nối

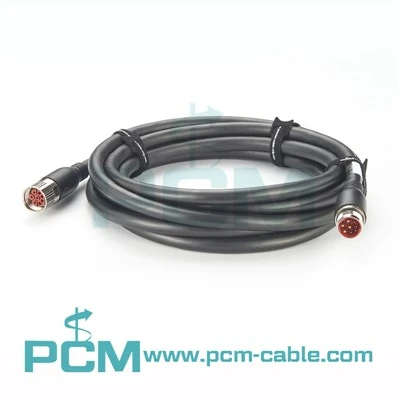

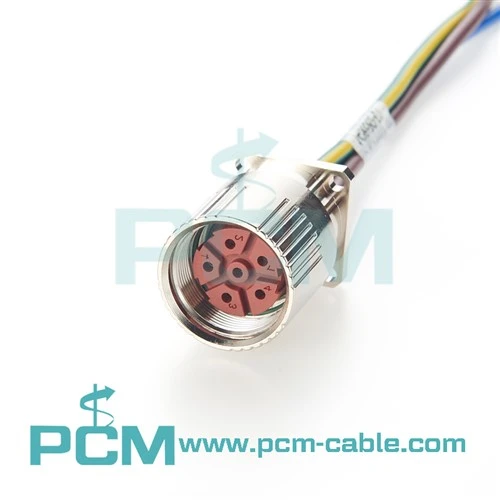

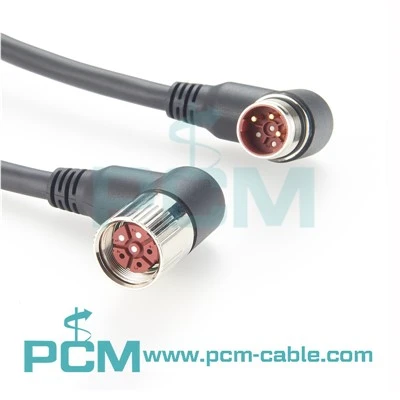

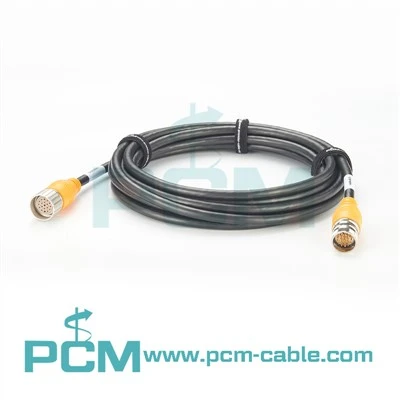

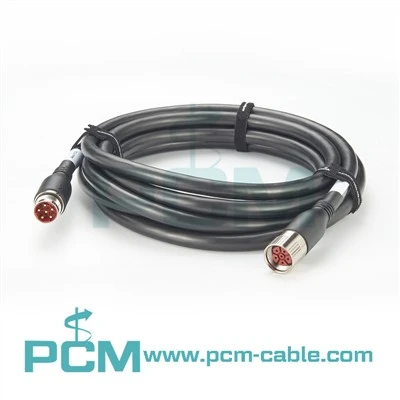

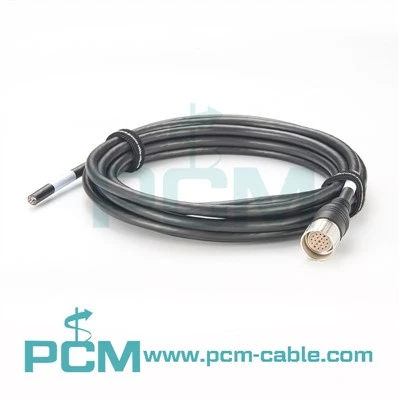

- Cáp nối M23
- Áp dụng cho nhiều thiết bị công nghiệp, chẳng hạn như động cơ servo, bộ mã hóa và cảm biến.
- Cáp M23 rất phổ biến ở các thương hiệu Đức như FANUC và SIEMENS.
- Cáp M23 thường có hiệu suất bảo vệ đáng tin cậy và có thể được sử dụng trong môi trường công nghiệp khắc nghiệt.
- Số chân cắm: 4 chân, 6 chân, 8 chân, 12 chân, 17 chân, 19 chân
- Cáp kết nối M12
- Áp dụng cho robot nhỏ, cảm biến và cơ cấu chấp hành.
- Cáp M12 được sử dụng rộng rãi ở một số thương hiệu, chẳng hạn như OMRON và BALLUFF.
- Cáp M12 thường có thiết kế nhỏ gọn và giá thành thấp hơn, phù hợp với những ứng dụng có không gian hạn chế.
- Cáp kết nối D-sub
- Áp dụng cho một số bộ mã hóa và cảm biến cụ thể cũng như một số thiết bị lỗi thời.
- Đầu nối D-sub có thể phổ biến hơn ở một số thương hiệu, chẳng hạn như Panasonic.
- Đầu nối D-sub thường có số lượng chân lớn và phù hợp trong những trường hợp cần truyền nhiều tín hiệu.
- Các loại kết nối khác
Ngoài đầu nối M23, M12 và D-sub, còn có các loại đầu nối khác, chẳng hạn như đầu nối RJ45. Các đầu nối này có thể được sử dụng trong các nhãn hiệu cụ thể hoặc các ứng dụng đặc biệt, tùy thuộc vào thiết kế của thiết bị và ưu tiên của nhà sản xuất.
Ứng dụng của cáp mã hóa động cơ servo
Đã sửa lỗi cài đặt
Được sử dụng ở những nơi cáp không di chuyển, chẳng hạn như cố định trong tủ.
Chọn loại linh hoạt tiêu chuẩn thông thường, loại chống mài mòn, loại chống nước, loại nhiễu mạnh và các sản phẩm cáp khác.
Vận hành dây chuyền kéo dài hạn
Được sử dụng để vận hành dây chuyền kéo hình chữ U trong thời gian dài, có yêu cầu cao về khả năng chống uốn của dây.
Chọn cáp xích kéo có độ linh hoạt cao, tốc độ cực cao: chống mài mòn, chống uốn cong, v.v.
Khả năng chống chuyển động xoắn của robot
Ứng dụng trong hệ thống dây điện của robot. Cần chú ý đến các thông số uốn về phía trước của dây, số lần xoắn qua lại, v.v.
Chọn các sản phẩm siêu linh hoạt, siêu linh hoạt và chống mài mòn.
Tự động hóa công nghiệp
Áp dụng cho các thiết bị cơ giới hóa tự động, như sản xuất công nghiệp tự động, tự động hóa công nghiệp khác nhau, thiết bị cơ điện, máy công cụ, thiết bị hậu cần, v.v.
Tự động hóa robot
Cung cấp giải pháp cáp cho nhà hàng, quán cà phê robot không người lái.
Yêu cầu khả năng chống khói dầu, nhiệt độ cao, nhiệt độ thấp, uốn cong và mài mòn.
Hệ thống truyền động động cơ servo
Thích hợp để lắp đặt trong điều kiện chuyển động tịnh tiến liên tục và uốn cong thường xuyên trong môi trường công nghiệp.
Thích hợp cho việc lắp đặt điện khác nhau trong môi trường khô hoặc ẩm trong nhà hoặc ngoài trời.
Ứng dụng cáp M23 trong Interbus
Interbus là giao thức truyền thông Fieldbus được sử dụng trong lĩnh vực tự động hóa công nghiệp. Nó cho phép truyền và điều khiển dữ liệu theo thời gian thực giữa các thiết bị công nghiệp khác nhau, từ đó thực hiện việc điều khiển và giám sát tự động.
Ứng dụng của cáp M23 trong hệ thống Interbus thường là cáp kết nối để kết nối các thiết bị Interbus khác nhau, chẳng hạn như mô-đun IO, cảm biến, bộ truyền động, v.v. Các thiết bị này giao tiếp với PLC hoặc các bộ điều khiển khác thông qua mạng Interbus để trao đổi dữ liệu và truyền các lệnh điều khiển.
Các ứng dụng cụ thể của cáp M23 trong hệ thống Interbus bao gồm:
1. Kết nối mô-đun IO: Kết nối mô-đun IO với bus Interbus để truyền tín hiệu đầu vào/đầu ra bên ngoài tới PLC hoặc các bộ điều khiển khác hoặc để gửi tín hiệu điều khiển từ bộ điều khiển đến các thiết bị bên ngoài.
2. Kết nối cảm biến: Kết nối các cảm biến khác nhau (như cảm biến nhiệt độ, cảm biến áp suất, v.v.) với mạng Interbus thông qua cáp M23 để theo dõi thời gian thực các thông số khác nhau trong quá trình sản xuất.
3. Kết nối các cơ cấu chấp hành: Kết nối các cơ cấu chấp hành (như động cơ, xi lanh,…) với mạng Interbus thông qua cáp M23 để nhận lệnh điều khiển và thực hiện các thao tác tương ứng.
4. Kết nối thiết bị bổ sung: Kết nối các loại thiết bị khác (như bộ mã hóa, bộ đếm,...) vào mạng Interbus thông qua cáp M23 để mở rộng chức năng, khả năng giám sát của hệ thống.
Về nhà máy
Cáp Premier: Nguồn tiếp cận của bạn cho Cáp mã hóa động cơ servo chính xác
Là nhà sản xuất tập trung vào nghiên cứu và phát triển bộ dây của hệ thống kết nối điều khiển công nghiệp và bộ dây của robot, Premier Cable cam kết cung cấp cho khách hàng những sản phẩm chất lượng cao và đáng tin cậy. Dòng sản phẩm của chúng tôi bao gồm nhiều loại cáp bộ mã hóa, cáp động cơ servo, cáp phanh, cáp bộ mã hóa tuyệt đối, v.v. để đáp ứng nhu cầu của các ngành công nghiệp khác nhau.
Sản phẩm của chúng tôi tương thích với nhiều thương hiệu nổi tiếng, bao gồm Siemens, Schneider Electric, Matsushita, Mitsubishi, Fuji, Delta, FANUC, Omron, v.v. Điều này đảm bảo rằng sản phẩm của chúng tôi có thể hoạt động hoàn hảo với các thiết bị và hệ thống hiện có của khách hàng, dù là trong lĩnh vực tự động hóa công nghiệp hoặc robot.
Câu hỏi thường gặp
Cáp mã hóa động cơ servo có thể dài bao nhiêu?
+
-
Thông thường, chiều dài của cáp bộ mã hóa mô tơ servo có thể nằm trong khoảng từ 1 mét (khoảng 3 feet) đến 10 mét (khoảng 33 feet). Độ dài cáp trong phạm vi này thường có thể đáp ứng nhu cầu của hầu hết các ứng dụng cơ khí và tự động hóa công nghiệp. Tuy nhiên, đối với một số ứng dụng đặc biệt, chiều dài cáp dài hơn hoặc ngắn hơn cũng có thể được tùy chỉnh để đáp ứng các yêu cầu cụ thể.
Bán kính uốn tối thiểu của cáp động cơ servo là bao nhiêu?
+
-
Đối với cáp động cơ servo, bán kính uốn tối thiểu thường phụ thuộc vào tình huống ứng dụng, chẳng hạn như ứng dụng di động hoặc lắp đặt cố định. Nói chung, trong các ứng dụng di động, để đảm bảo độ bền và độ tin cậy của cáp, bán kính uốn tối thiểu sẽ lớn hơn một chút. Trong trường hợp lắp đặt cố định, cáp thường ở trạng thái tĩnh nên bán kính uốn tối thiểu có thể tương đối nhỏ hơn.
Đối với ứng dụng di động: 7,5 x đường kính ngoài của cáp
Đối với lắp đặt cố định: 5 x đường kính ngoài của cáp
Sự khác biệt giữa cáp động cơ servo và cáp thông thường
+
-
Mục đích:
Cáp động cơ servo được thiết kế đặc biệt để kết nối động cơ servo và các thiết bị liên quan nhằm truyền tín hiệu điều khiển, tín hiệu phản hồi và nguồn điện, v.v., nhằm đạt được khả năng điều khiển chuyển động và phản hồi vị trí chính xác.
Cáp thông thường được sử dụng cho các kết nối điện thông thường khác nhau, chẳng hạn như truyền tải điện, truyền dữ liệu, truyền tín hiệu, v.v. và thường được sử dụng trong các ứng dụng gia đình, thương mại và công nghiệp.
Hiệu suất điện:
Cáp động cơ servo thường có yêu cầu về hiệu suất điện cao hơn, chẳng hạn như khả năng chống nhiễu cao hơn, độ trễ tín hiệu thấp hơn, khả năng mang dòng cao hơn, v.v., để đáp ứng nhu cầu của hệ thống điều khiển chính xác.
Cáp thông thường thường có hiệu suất điện tổng quát hơn và phù hợp với nhu cầu kết nối điện thông thường, nhưng có thể không phù hợp với hệ thống điều khiển chính xác.
Thiết kế kết cấu:
Cáp động cơ servo thường có thiết kế cấu trúc phức tạp hơn để thích ứng với các yêu cầu điều khiển và môi trường làm việc phức tạp và có thể chứa nhiều dây, lớp che chắn, vật liệu cách điện, v.v.
Cấu trúc của cáp thông thường tương đối đơn giản, thường bao gồm dây dẫn, vật liệu cách điện và lớp bảo vệ bên ngoài để đáp ứng nhu cầu kết nối điện cơ bản.
Độ bền:
Cáp động cơ servo thường có độ bền cao hơn và khả năng chống nhiễu tốt hơn để thích ứng với các điều kiện khắc nghiệt như tải trọng cao, nhiệt độ cao, rung lắc,… trong môi trường công nghiệp.
Cáp thông thường có thể bền trong các ứng dụng thông thường, nhưng có thể không có hiệu suất và độ bền cao cần thiết cho cáp động cơ servo.
Động cơ servo có bao nhiêu dây?
+
-
Động cơ servo ba pha: Động cơ servo được sử dụng trong hầu hết các ứng dụng công nghiệp là động cơ ba pha, thường có 3 dây cấp nguồn chính là pha A, pha B và pha C. Ngoài ra, có thể đi kèm thêm dây để nối đất hoặc các dây khác. truyền tín hiệu.
Động cơ servo một pha: Một số động cơ servo nhỏ hơn có thể là động cơ một pha, thường có 2 dây cấp nguồn (dương và âm) và có thể có thêm dây để truyền tín hiệu hoặc nối đất.
Động cơ servo đa cực: Trong một số động cơ servo hiệu suất cao hoặc các ứng dụng đặc biệt, có thể có nhiều dây hơn để hỗ trợ các hệ thống phản hồi và điều khiển phức tạp hơn, chẳng hạn như tín hiệu phản hồi bộ mã hóa, cảm biến nhiệt độ, v.v.
Cáp động cơ servo là gì?
+
-
Cáp động cơ servo là loại cáp đặc biệt dùng để kết nối động cơ servo và bộ điều khiển. Nó có thiết kế và cấu trúc đặc biệt đáp ứng yêu cầu cao về truyền tín hiệu, chống nhiễu và độ bền. Nó thường bao gồm các dây dẫn điện, truyền dữ liệu và tín hiệu phản hồi, cũng như các lớp che chắn và vật liệu cách nhiệt có thể có. Các loại giao diện phổ biến bao gồm cáp M12, cáp M23, v.v.
Cáp bộ mã hóa động cơ servo có nên được che chắn không?
+
-
Cáp bộ mã hóa động cơ servo phải được che chắn vì hệ thống servo thường được sử dụng trong môi trường công nghiệp và có thể bị ảnh hưởng lớn bởi nhiễu điện từ.
Cáp mã hóa cho bộ truyền động servo hoạt động như thế nào?
+
-
Cáp bộ mã hóa của bộ truyền động servo được sử dụng để truyền tín hiệu phản hồi vị trí và tốc độ bằng cách kết nối bộ mã hóa và bộ truyền động. Nguyên lý làm việc của nó thường bao gồm các bước sau:
Hoạt động của bộ mã hóa: Bộ mã hóa được cài đặt trên mô tơ servo và chuyển đổi thông tin này thành tín hiệu số bằng cách cảm nhận vị trí và tốc độ của rôto động cơ.
Truyền tín hiệu: Bộ mã hóa truyền tín hiệu số về vị trí và tốc độ đến bộ điều khiển servo thông qua cáp mã hóa. Các dây trong cáp bộ mã hóa truyền các tín hiệu này từ bộ mã hóa đến ổ đĩa.
Giải mã ổ đĩa: Biến tần nhận các tín hiệu được truyền từ bộ mã hóa và điều khiển chuyển động quay của động cơ dựa trên các tín hiệu này. Bộ truyền động điều chỉnh chuyển động quay của động cơ dựa trên tín hiệu phản hồi vị trí và tốc độ nhận được để đạt được điều khiển vị trí và tốc độ chính xác.
Kiểm soát phản hồi: Bộ truyền động sử dụng thông tin vị trí và tốc độ thu được từ bộ mã hóa, so sánh nó với giá trị đã đặt và điều chỉnh đầu ra của động cơ để đảm bảo chuyển động thực tế phù hợp với chuyển động dự kiến. Điều khiển vòng kín này cho phép hệ thống servo đạt được khả năng điều khiển chuyển động ổn định và có độ chính xác cao.
Phanh servo hoạt động như thế nào?
+
-
Phanh servo thường là phanh điện từ có chức năng phanh hoặc nhả bằng cách điều khiển lực điện từ. Nguyên lý làm việc của nó như sau:
Điều khiển lực điện từ: Phanh servo chứa một cuộn dây điện từ bên trong, tạo ra lực điện từ khi được cấp nguồn. Lực điện từ này làm cho đĩa phanh bên trong phanh tiếp xúc với thân phanh được cố định trên trục mô tơ servo, từ đó đạt được chức năng phanh.
Nhả phanh: Khi cần nhả phanh, hệ thống điều khiển sẽ ngắt nguồn điện của cuộn dây điện từ làm cho lực điện từ biến mất, đồng thời sự tiếp xúc giữa đĩa phanh và thân phanh cũng được giải phóng, từ đó nhả phanh.
Tính ổn định và tin cậy: Phanh servo thường được thiết kế với kết cấu lò xo tải sẵn. Ngay cả trong trường hợp mất điện hoặc hỏng hóc, phanh sẽ vẫn ở trạng thái phanh, đảm bảo sự ổn định và tin cậy của thiết bị cơ khí.
Làm thế nào để kết nối cáp động cơ servo?
+
-
Nói chung, các bước nối dây của động cơ servo như sau:
Xác nhận cáp nguồn và cáp nối đất: Đầu tiên, hãy xác nhận cáp nguồn và cáp nối đất. Cáp nguồn thường có màu đỏ, còn cáp nối đất thường có màu nâu hoặc đen. Kết nối cáp nguồn với cổng nguồn tương ứng và cáp nối đất với cổng nối đất.
Kết nối tín hiệu điều khiển: Cáp tín hiệu điều khiển thường có màu cam, vàng, trắng hoặc xanh. Theo nhận dạng giao diện của bộ điều khiển hoặc trình điều khiển, hãy kết nối cáp tín hiệu điều khiển với cổng tương ứng.
Khắc phục kết nối: Đảm bảo tất cả các kết nối đều chắc chắn và đáng tin cậy để tránh tình trạng lỏng lẻo hoặc tiếp xúc kém.
Làm thế nào để phân biệt cáp động cơ servo?
+
-
1. Số lượng cáp mã hóa
Đầu tiên, định nghĩa về cáp bộ mã hóa có thể được phân biệt bằng số lượng cáp bộ mã hóa động cơ servo. Nói chung, có ba hoặc bốn cáp mã hóa. Nếu có ba cáp bộ mã hóa, chúng tương ứng với pha A, pha B và pha Z và được sử dụng để phát hiện pha và hướng quay của động cơ; nếu có bốn cáp mã hóa thì ngoài pha A, pha B và pha Z còn có một đường dây điện.
2. Màu sắc của cáp mã hóa
Thứ hai, định nghĩa của cáp bộ mã hóa có thể được phân biệt bằng màu sắc của cáp bộ mã hóa. Màu sắc của cáp mã hóa động cơ servo của các nhà sản xuất và kiểu máy khác nhau có thể khác nhau một chút, nhưng nói chung, màu của cáp pha A là xanh lá cây hoặc đen, màu của cáp pha B là đỏ hoặc trắng, màu của pha Z cáp có màu xanh hoặc vàng và đường dây điện thường có màu đỏ hoặc nâu. Nếu bạn không chắc chắn về định nghĩa của cáp bộ mã hóa, bạn có thể kiểm tra các thông số kỹ thuật liên quan.
3. Giao diện cáp mã hóa
Cuối cùng, định nghĩa về cáp bộ mã hóa có thể được phân biệt bằng giao diện của cáp bộ mã hóa mô tơ servo. Nói chung, có hai loại giao diện cho cáp bộ mã hóa, đó là đầu cuối và phích cắm. Nếu là giao diện đầu cuối, bạn cần sử dụng tuốc nơ vít để kết nối cáp với đầu cuối của bộ điều khiển hoặc ổ đĩa; nếu là giao diện cắm, bạn cần cắm cáp vào phích cắm của bộ điều khiển hoặc ổ đĩa.
Động cơ servo dùng để làm gì?
+
-
Động cơ servo thường được sử dụng trong các ứng dụng đòi hỏi phải điều khiển chính xác vị trí, tốc độ và mô men xoắn như máy móc công nghiệp, robot, gia công CNC,… Động cơ servo có thể điều chỉnh chính xác vị trí và tốc độ của trục đầu ra theo tín hiệu đầu vào, và thường được sử dụng trong các tình huống yêu cầu điều khiển chuyển động có độ chính xác cao.
Bộ mã hóa được sử dụng để làm gì?
+
-
Bộ mã hóa được sử dụng để đo vị trí, tốc độ và hướng của chuyển động cơ hoặc động cơ để cung cấp thông tin phản hồi chính xác. Trong các hệ thống servo, bộ mã hóa thường được sử dụng để giám sát vị trí của rôto động cơ và gửi tín hiệu phản hồi đến hệ thống điều khiển để đạt được điều khiển vòng kín và đảm bảo tính chính xác và ổn định của hệ thống. Bộ mã hóa cũng được sử dụng rộng rãi trong các thiết bị tự động hóa, robot, hệ thống CNC và các lĩnh vực khác.
Màu sắc của cáp servo có ý nghĩa gì?
+
-
Mặt đất (GND):
Thông thường màu nâu hoặc đen được dùng để tượng trưng cho dây nối đất, nối với cực âm của pin.
Công suất servo (Vservo):
Thông thường màu đỏ được sử dụng để biểu thị nguồn điện servo, được kết nối với cực dương của pin.
Đường tín hiệu điều khiển servo:
Nó có thể có màu cam, vàng, trắng hoặc xanh, được sử dụng để truyền tín hiệu điều khiển như điều khiển vị trí và tốc độ.
Động cơ servo sử dụng dây đo nào?
+
-
Máy đo dây thường được sử dụng cho động cơ servo phụ thuộc vào yêu cầu về công suất, dòng điện và ứng dụng của động cơ. Nói chung, động cơ servo công suất nhỏ hơn có thể sử dụng dây mỏng hơn, trong khi động cơ servo công suất cao hơn yêu cầu dây dày hơn để mang dòng điện cao hơn. Máy đo dây thông thường bao gồm đường kính dây từ 22AWG đến 16AWG.
