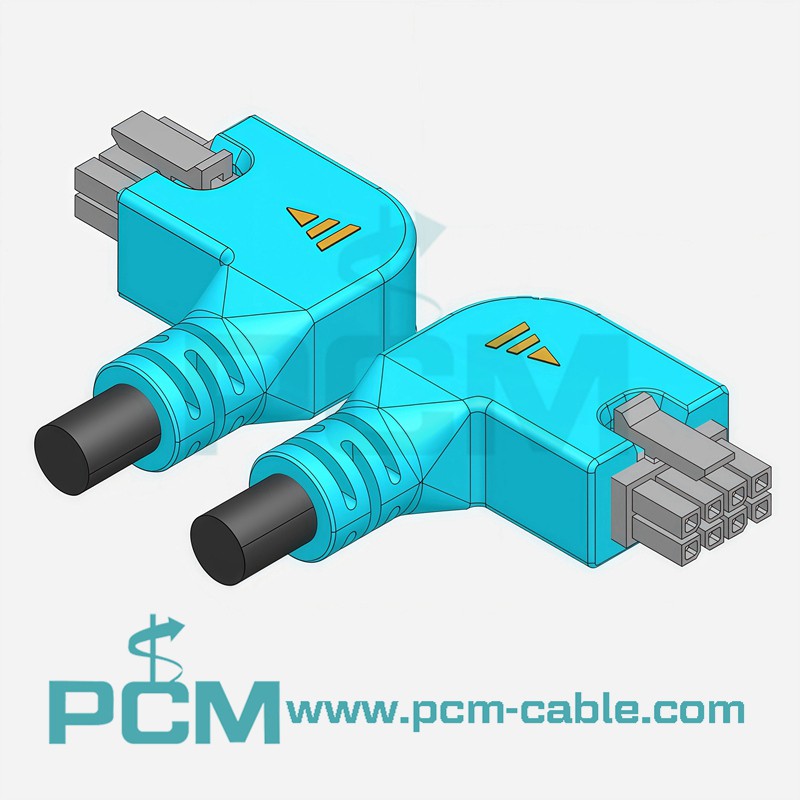

Molex Micro-Fit 8-Pin 90° Right Angle Left Angle Power & Signal Cable Harness
90° Right Left Angle 8-Pin Micro-Fit, Mini-Fit, & Mega-Fit Cable Assemblies
8-pin left angle Micro-Fit cable factory production
8-pin left angle Mini-Fit molded cable assembly
8-pin Mega-Fit right angle power cable assembly
8-pin Micro-Fit 90 degree angled overmolded cable
8-pin high current Mega-Fit 90 degree cable assembly
Left Angle 8 Pin Micro-Fit Molex Cable Harness OTS Power Cable Assembly
90 độ Góc phải bên trái 8 cụm cáp-Pin Micro-Fit, Mini-Fit và Mega-Fit
Bộ lắp ráp cáp chốt 8- góc phải và góc trái 90 độ của chúng tôi được thiết kế để định tuyến cáp nâng cao trong các hệ thống lắp đặt nhỏ gọn và có hướng-nhạy cảm. Các cụm này tương thích với các hệ thống đầu nối Mini-Fit, Micro{6}}Fit và Mega-Fit, cung cấp giải pháp kết nối linh hoạt trên các ứng dụng tín hiệu, điều khiển và truyền tải điện.
Với khả năng giảm lực căng được đúc quá mức mạnh mẽ, phạm vi cỡ dây rộng 18–30 AWG và khả năng tùy chỉnh OEM đầy đủ, các cụm cáp đúc 8-góc phải{4}}phải và góc trái-này được chế tạo để có độ tin cậy cơ học lâu dài và hiệu suất điện.
Thông số kỹ thuật
| Tên sản phẩm | Góc bên phải Góc trái Mini{0}}Fit, Micro-Fit và Mega-Fit Cụm cáp 8 chân |
| Số DWG | Góc vuông (PCM-HD-0216); Góc trái (PCM-HD-0217) |
| Số lượng pin | 8 chân / 8 mạch |
| Các loại góc | Góc phải 90 độ / Góc trái 90 độ |
| Máy đo dây | 18–30 AWG |
| Loại cáp | Cụm đa lõi được đúc sẵn |
| Chất liệu áo khoác | Cáp được chứng nhận PVC / TPE / UL{0}} |
| Nhiệt độ hoạt động | −20 độ đến +85 độ |
| Định hướng kết nối | Lối ra cáp ngang |
| Sự tuân thủ | RoHS / TIẾP CẬN |
Ưu điểm cốt lõi của thiết kế góc phải và trái 90 độ
- Lối ra 90 độ thực sự để định tuyến cáp định hướng
- Hướng-góc phải và góc trái-cho bố cục phản chiếu
- Giảm yêu cầu về khoảng trống phía sau phía sau đầu nối
- Ngăn chặn sự uốn cong cáp quá mức và căng thẳng cơ học
- Lý tưởng cho các vỏ kín, PCB xếp chồng lên nhau và vỏ-có cấu hình thấp
Những lợi ích thiết kế này cải thiện đáng kể hiệu suất lắp ráp và độ bền-cáp lâu dài.
Khả năng tương thích của trình kết nối nhiều dòng-
Cụm cáp góc cạnh 8{1}}chốt của chúng tôi hỗ trợ nhiều nền tảng đầu nối dòng Fit:
- Micro-Fit (khoảng cách 3,00 mm) – truyền tải tín hiệu và nguồn điện nhỏ gọn
- Mini-Fit / Mini-Fit Jr. (khoảng cách 4,20mm) – ứng dụng công suất trung bình
- Mega-Fit (bước 5,70mm) – hệ thống phân phối điện năng hiện tại-cao
Khả năng-chuỗi này cho phép một giải pháp tìm nguồn cung ứng thống nhất cho các nhóm kỹ thuật quản lý kiến trúc kết nối hỗn hợp.
Sức mạnh sản xuất của nhà máy
Là nhà sản xuất lắp ráp cáp tùy chỉnh chuyên nghiệp, chúng tôi kiểm soát toàn bộ quy trình sản xuất nội bộ-:
- Xưởng chế tạo và chế tạo dụng cụ độc lập
- Dây chuyền cắt, tuốt và uốn tự động
- Kiểm tra tính liên tục của sản phẩm-đã hoàn thành 100%
- Kiểm tra lực kéo và điện trở cách điện
- Phát triển nguyên mẫu và lấy mẫu nhanh
- Sản xuất hàng loạt ổn định với sự hỗ trợ đóng gói xuất khẩu
Điều này đảm bảo hiệu suất ổn định, thời gian thực hiện được kiểm soát và khả năng mở rộng quy mô sản xuất cho cụm cáp Micro-Fit, Mini-Fit & Mega-Fit góc cạnh 8 chân của bạn.
Chú phổ biến: 90 độ Góc trái phải 8-Pin Micro-Fit, Mini{4}}Fit, & Mega-Fit Cáp lắp ráp, nhà cung cấp, nhà sản xuất, nhà máy, tùy chỉnh, bán buôn, báo giá, mẫu miễn phí
